27.06.2014. 6 элементов на 144 МГц
Базовая версия RA6FOO.
Все исходные данные размеров взяты из файла http://ra6foo.qrz.ru/s145/rs50/2foo6rs50.maa
Бум: квадрат с толщиной стенки 1 мм, 14х14мм, L=2м, дюраль, элементы: латунь трубка диаметром 4 мм (из Леруа-Мерлена)

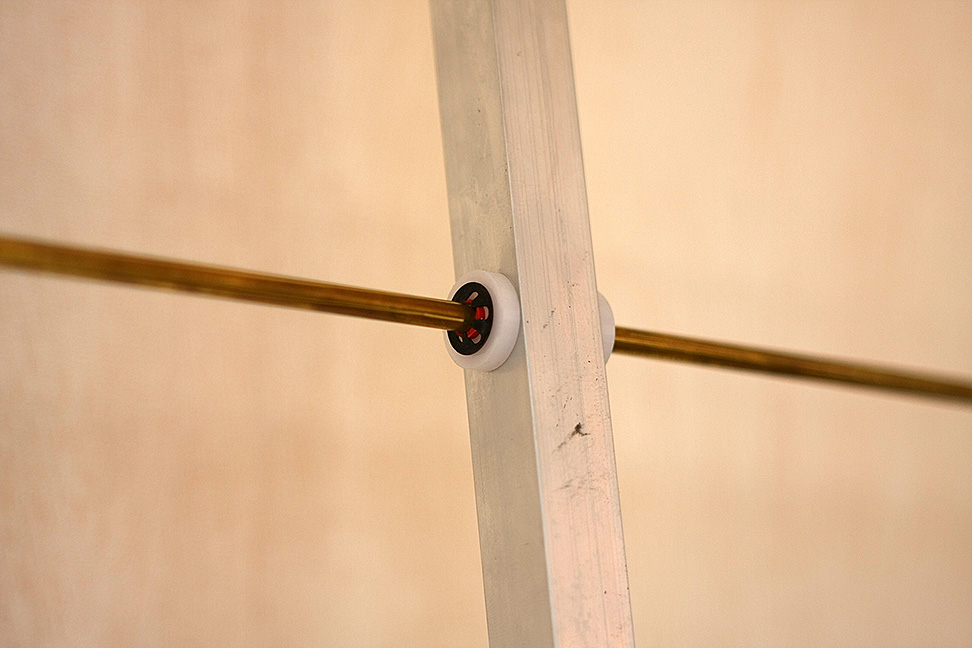

Изоляция от бума - два слоя термоусадки + колечки бокового крепежа из пластика h=2мм. D=14мм с отверстием 5,1мм.

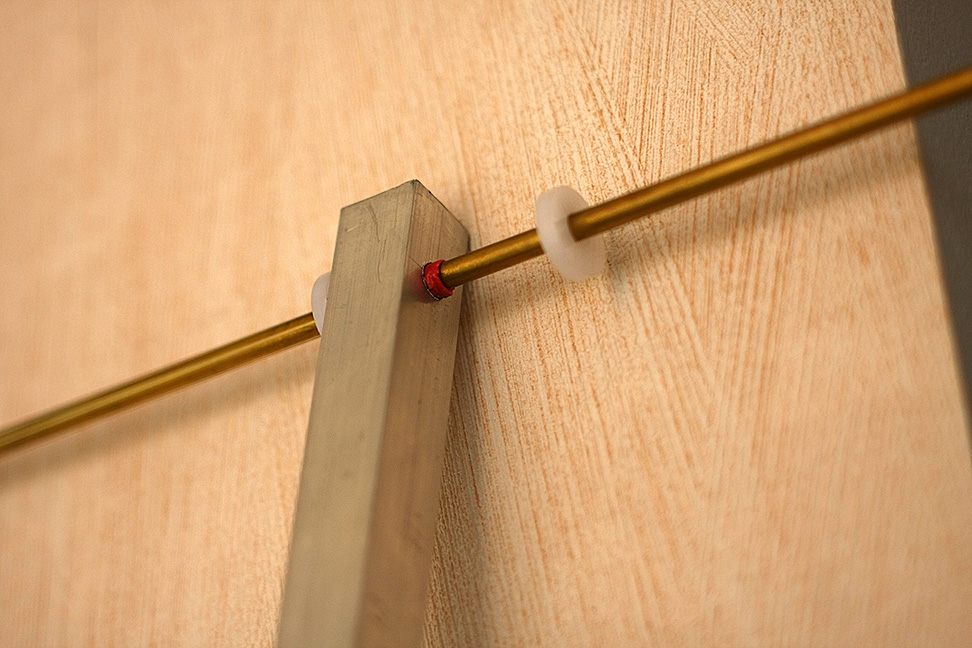

Крепление с двух сторон фиксирующей шайбой на диаметр 4 мм. (продаются в автомагазинах)
Активный вибратор разрезной крепится в коробке, изготовленной из пластика толщиной 3-4 мм
(прозрачный выбран для наглядности, хотя можно оставить и так , покрасив сверху защитной краской от ультафиолета)
нижний слой (4мм) с ушами для крепления к буму,
за им слой (4мм) с прорезями для крепления элементов активного вибратора.

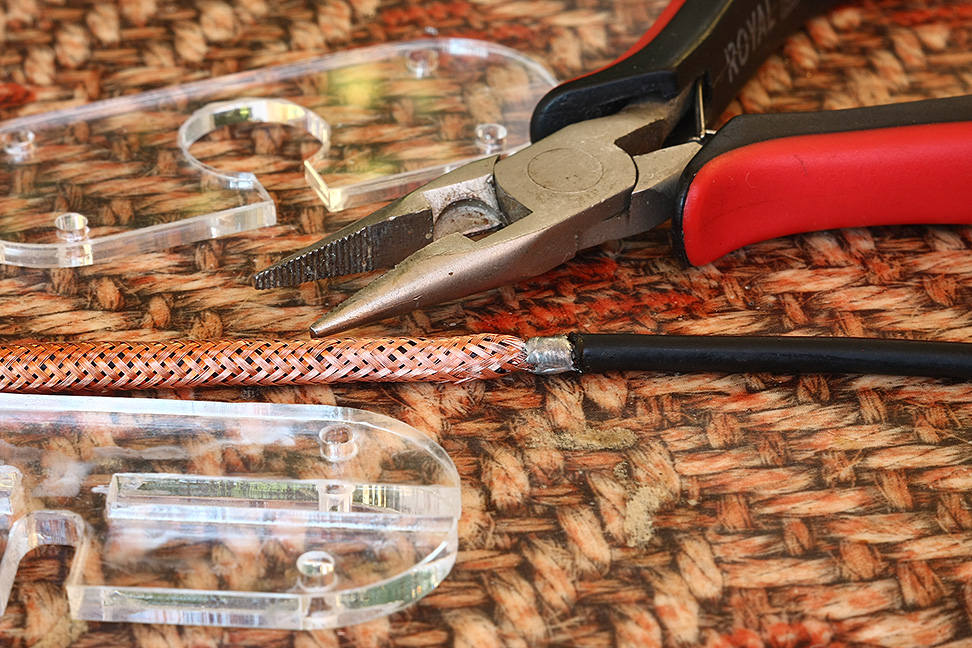

окончательная установка будет производится в пазы на герметик, и припаивается к линии запитки.
следующий слой (3мм) с фигурным вырезом для укладки кабеля так же заполняется герметиком)
верхний слой (3мм) крышка.
Общая толщина получается 4+4+3+3 = 14мм. с соответствующими элементами крепления (болт+гайка М3) , которые после
окончательно настройки промазываются краской по резьбе, для фиксации.
Стакан на кабель запитки типа РК50-2-11 изготовлен по рекомендации http://ra6foo.qrz.ru/stakan.html
Антенна установлена на лоджии и предварительно проверена. SWR=1...1,2. Беглая проверка параметров не выявила значительных отклонений.
Позже проведу доп. измерения и добавлю цифры, графики и фото.
01.07.2014.
Заменил кабель на длинный. 8.17м. Повторно слепил стакан.
залепил внутренности герметиком. получилось страшноватенько. нужно было продавливать через шприц, а я из тюбика...
промазал все резьбы лаком для ногтей, для красоты...
подготовка к отправке на балкон.
закрепил, проложил кабель до аппарата, подвязал, распаял разъём, померил...
провёл куэсо с Октябрьском (95км), сравнил с зигзагом, слышно (s=3) на пол балла громче...
наверно так и должно по цифирькам.
Спасибо RA6FOO за беспроблемную толковую конструкцию.
